在工業生產中，管道電伴熱是維持介質溫度的重要手段。然而，如何準確計算管道電伴熱系統的耗散熱量，成為了許多工程師面臨的難題。本文將深入探討管道電伴熱設計的耗散熱量計算方式，幫助您更好地理解這一技術。

首先，我們需要明確幾個關鍵參數：管道等介質維持溫度（TA）、當?shù)刈畹铜h(huán)境溫度（TB）、管道外徑、管道內徑和保溫層厚度（δ）。 還需了解保溫材料的名稱和敷設環境（室內或室外、地面或埋地）。

接下來，我們將通過以下步驟確定管道的熱耗散量：

1. 計算溫差△T：△T = TA - TB。例如，若需保持水溫10℃，冬季最低氣溫為-25℃，則△T = 35℃。

2. 查找管道散熱量表：根據管徑、保溫層材料和厚度以及溫差△T，查找對應的散熱量。例如，對于1/2"管徑、10mm硅酸鈣保溫層和35℃溫差的情況，每米損失熱量約為12.95W。

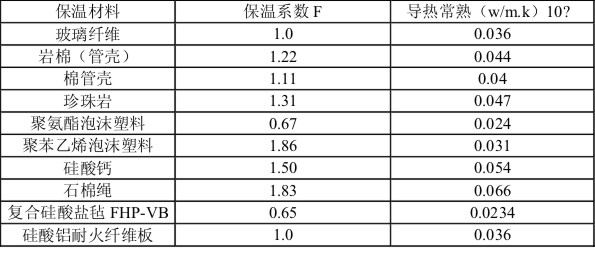

3. 考慮保溫系數：根據保溫材料修正數表和綜合系數1.4，計算出實際熱損失。以例1為例，實際熱損失為27.195W/m。

還需注意以下情況：

1. 室內管道：室內管道的熱損失約為室外管道的90%。

2. 塑料管道：由于塑料導熱性較低，可使用0.6-0.7的系數對正常散熱量進行修正。

4. 確定閥門散熱量：閘閥散熱量通常為相聯口徑管道每米熱損失的1.22倍；球閥為0.7倍；蝶型閥為0.5倍；浮式球閥為0.6倍。

5. 計算電伴熱帶長度：根據單位長度熱損失和電伴熱帶功率值，確定所需電伴熱帶長度。若單位長度熱損失大于電伴熱帶功率值，可采用多條平等電伴熱帶或卷繞法進行彌補。

6. 考慮其他因素：除上述因素外，還需考慮法蘭、彎頭、管道金屬托架散熱損失以及預留供電電源接線用的長度。

準確計算管道電伴熱系統的耗散熱量對于設計高效、節能的加熱系統至關重要。通過掌握上述計算方法和相關參數，您將能夠更好地優化您的加熱系統設計。
